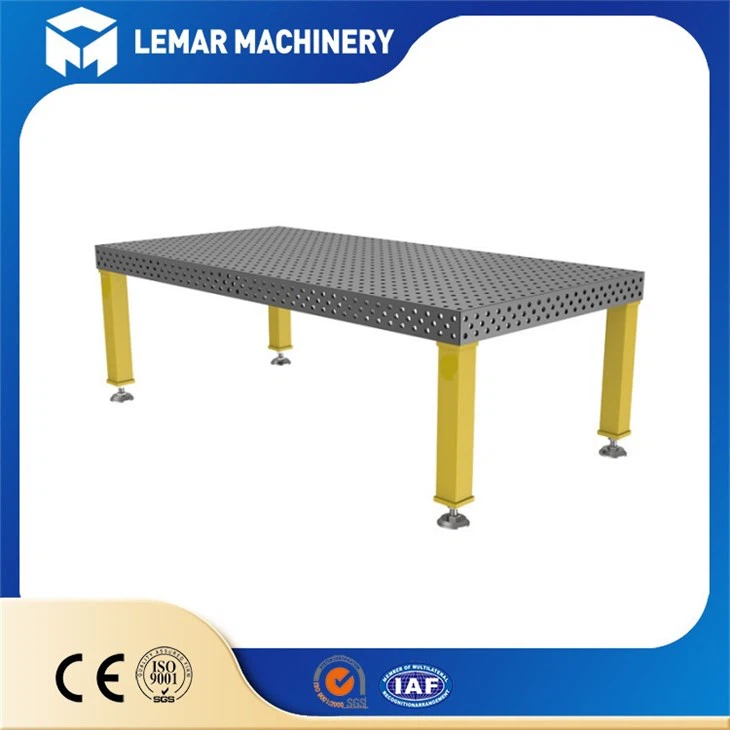

Autóvázas hegesztőasztal
Alkalmazás: Hegesztés és összeszerelés
Eljárás: CNC megmunkálás
Felületkezelés: Normál/nitridált
Típus: 3D
Márka: Lemar
termék bemutatása
Autóvázas hegesztőasztal
2D hegesztő táblázat
Furatrendszer: D16 / D28
Lyuk mérete: Φ16mm / Φ28mm
Furatosztás: 50×50mm / 100×100mm
Munkafelület: 1 precíziós megmunkálású felület
Asztalvastagság: 12-20mm
Anyaga: Q355 acél / HT300 öntöttvas
Felületkezelés: Nitridálás / oltás
Laposság: 0,15 mm/m vagy annál kisebb
Pozícionálási pontosság: ±0,05mm
Terhelhetőség: 1-3 tonna
Alkalmazás: 2D síkhegesztés, lemezalkatrészek, egyszerű szerelvények
3D hegesztő táblázat
Furatrendszer: D28 (mainstream a kerethez)
Lyuk mérete: Φ28mm
Furatosztás: 100×100mm
Munkafelület: 5 precíziós megmunkálású felület
Asztalvastagság: 16-25mm
Anyaga: Q355 nehézacél / HT300 öntöttvas
Felületkezelés: Nitridálás, keménység 50HRC vagy annál nagyobb
Laposság: 0,10–0,15 mm/m vagy annál kisebb
Pozícionálási pontosság: ±0,05mm
Terhelhetőség: 3-8 tonna
Alkalmazás: Autóváz, bukóketrec, alváz, 3D szerkezeti hegesztés, nehéz szerelvények
Kínálunk más típusú hegesztőasztalokat,{0}}például nyolcszögletű hegesztőasztalokat, állítható magasságú-hegesztőasztalokat stb. Ha más típusú hegesztőasztalra van szüksége, kérjük, vegye fel velünk a kapcsolatot, és tudassa velünk konkrét igényeit.
Más típusú hegesztőgépeket is kínálunk. Ha szüksége van rájuk, forduljon hozzám.
Szerkezet és specifikációk
1. A munkalap fő anyaga:
- HT300 öntöttvas (edzett a stressz enyhítésére) vagy Q355 nagyszilárdságú acél
- Felület: nitridáló / oltó kezelés, -forrasztásgátló, kopásálló-, könnyen tisztítható
- Vastagság: 12–25 mm (16–20 mm nagy teherbírású kerethez)
- Pozícionálási pontosság: ±0,05 mm, stabil ismételt pozicionálás
2. Tartószerkezet
- Állítható támasztólábak (magasság 500-1200mm), vízszintesen kalibrálható
- Nagy teherbírású-szögletes acél/csatornaacél tartók, 1-5 tonna teherbírással + szerkezet és specifikációk
|
NEM. |
Termék típusa |
Méret (mm) |
Felületi érdesség |
|
1 |
3D acél/öntöttvas hegesztőasztal |
1000x1000 |
±0,05 mm |
|
2 |
1000x1200 |
±0,05 mm | |
|
3 |
1000x1500 |
±0,05 mm | |
|
4 |
1000x2000 |
±0,05 mm | |
|
5 |
1500x1500 |
±0,05 mm | |
|
6 |
2400x1200 |
±0,05 mm | |
|
7 |
3000x1500 |
±0,05 mm | |
|
8 |
4000x2000 |
±0,05 mm | |
|
9 |
2D acél/öntöttvas hegesztőasztal |
1000×1000 |
±0,05 mm |
|
10 |
1200×1200 |
±0,05 mm | |
|
11 |
1500×1500 |
±0,05 mm | |
|
12 |
2000×1000 |
±0,05 mm |
Vásárlási tippek: A fenti méretek a mi standard méreteink. Ezen kívül testreszabási szolgáltatásokat is kínálunk. Ha más méretre van szüksége, kérem vegye fel velem a kapcsolatot.
Termék videó
Működési elv és előnyei
1.Elv
A pontos furatrácsot koordinátarendszerként használva gyorsan illessze be a munkadarabot a pozícionáló csapokkal / blokkokkal.
Többirányú rögzítés a rögzítéshez, a hegesztési deformáció szabályozásához (kisebb vagy egyenlő, mint 1 mm)
Három-dimenziós kombinált rögzítés, amely lehetővé teszi a teljes-pozíciós hegesztést
2. Alapvető erősségek
Nagy pontosság: stabil méretek, kis deformáció, erős konzisztencia a keretben
Nagy rugalmasság: gyors csere 15-30 perc alatt, több járműmodellhez/testreszabható vázhoz alkalmas
Nagy hatékonyság: gyors rögzítés, kevés átdolgozás (kevesebb, mint 1%), kompatibilis a robotokkal
Erős tartósság: ellenáll a magas hőmérsékletnek és vibrációnak, hosszú élettartam, egyszerű karbantartás
Típus és alkalmazás forgatókönyvek
Szabványos háromdimenziós hegesztőplatform (általános): Alkalmas kisméretű járművek vázához, módosításokhoz és kis tételes gyártáshoz
Nagy teherbírású-járműváz-platform (vastagított / meghosszabbított): teherautók, pótkocsik, műszaki járműgerendák
Forgó hegesztőplatform (±180 fok / 270 fok): Teljes lefedettségű hegesztés nagy járművázokhoz
Hidraulikus / pneumatikus szorítóplatform: gyártósorok, automatizált munkaállomások
Mobil/moduláris platformok: több-állomás, rugalmas elrendezés a műhelyben
Csomagolás és szállítás
Termékminőségi tanúsítvány
Vásárlási tippek
Autóvázas hegesztőasztal
Válassza ki a munkalap specifikációját és a teherbírást{0}}a keret maximális mérete/súlya alapján.
Előnyben részesítse a D28 furatrendszert (nagy teherbírású, sokoldalúan használható{1}}keretekhez alkalmas).
Biztosítson elegendő pozícionálást + szorító + támasztó modulokat.
Opcionális frissítések, például billenő-, hidraulikus és robotfelületek állnak rendelkezésre.
