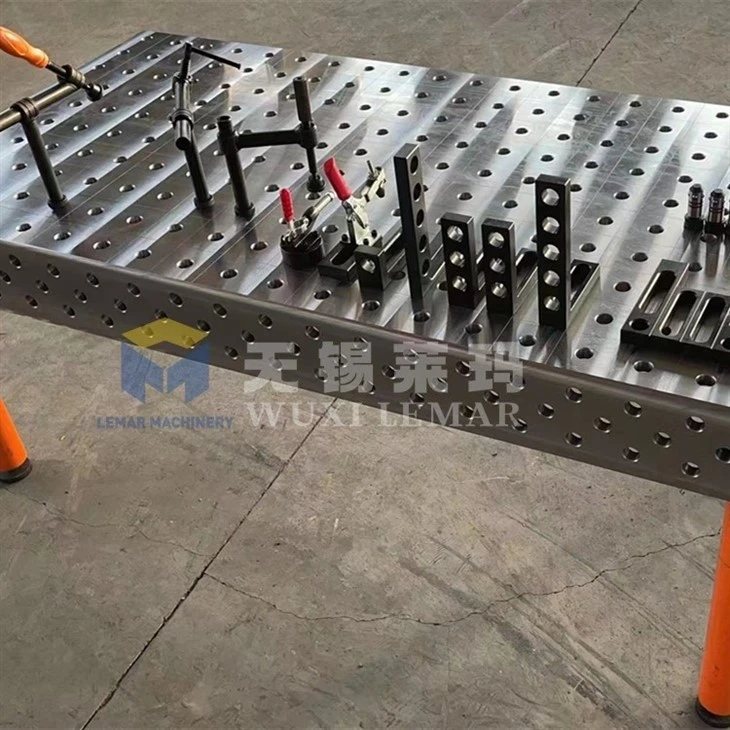

Sokoldalú fémmegmunkálásra alkalmas asztal
Alkalmazás: Hegesztés és összeszerelés
Eljárás: CNC megmunkálás
Felületkezelés: Normál/nitridált
Típus: 3D
Márka: Lemar
termék bemutatása
|
Sokoldalú fémmegmunkálásra alkalmas asztal |
A Versatile Metal Work Fixture Table egy moduláris, nagy{0}}pontosságú és gyorsan átkonfigurálható, nagy teherbírású munkaasztal, amelyet kifejezetten fémhegesztéshez, összeszereléshez, pozicionáláshoz és megmunkáláshoz terveztek. Alapvető jellemzője a szabványos furat/horonyrendszer használata, amely lehetővé teszi a munkadarabok gyors befogását és pozicionálását, jelentősen javítva a több-változatos, kis{4}}szériás gyártás rugalmasságát és hatékonyságát.
Nagyvállalati léptékű
technológia széles körű alkalmazása
magas-minőségű, személyre szabott szolgáltatások
Kiváló minőség
fejlett felszerelés
profi csapat
egyablakos-megoldás
Termék sorozat
D16 sorozat
Furatátmérő: φ16,065–φ16,149 mm
Rács osztás: 50×50 mm (±0,05 mm)
Asztalvastagság: 14-17 mm
Terhelhetőség: Standard 2T, váz 5T
Laposság: 0,1 mm/m
Alkalmazás: Kis precíziós alkatrészek, fémlemez, sokféle{0}} kis tétel
D28 sorozat
Furatátmérő: φ28,065–φ28,149 mm
Rács osztás: 100×100 mm (±0,05 mm)
Asztalvastagság: 23-27 mm
Terhelhetőség: Standard 2-5T, nagy teherbírású 10T+
Laposság: 0,1 mm/m
Alkalmazás: Nehéz berendezések, nagy szerkezeti részek, robothegesztő sorok
| Méretek (hossz × szélesség) | Munkalap anyaga | Felületi érdesség | Pontosság |
| 1000 × 1200 mm | HT300/Q355 | Ra1,6-3,2μm | ±0,05 mm, nagy konzisztencia |
| 1000 × 1500 mm | HT300/Q355 | Ra1,6-3,2μm | ±0,05 mm, nagy konzisztencia |
| 1000 × 2000 mm | HT300/Q355 | Ra1,6-3,2μm | ±0,05 mm, nagy konzisztencia |
| 1200 × 2000 mm | HT300/Q355 | Ra1,6-3,2μm | ±0,05 mm, nagy konzisztencia |
| 1200 × 2400 mm | HT300/Q355 | Ra1,6-3,2μm | ±0,05 mm, nagy konzisztencia |
| 1200 × 3000 mm | HT300/Q355 | Ra1,6-3,2μm | ±0,05 mm, nagy konzisztencia |
| 2000 × 2400 mm | HT300/Q355 | Ra1,6-3,2μm | ±0,05 mm, nagy konzisztencia |
| 1500 × 2000 mm | HT300/Q355 | Ra1,6-3,2μm | ±0,05 mm, nagy konzisztencia |
| 1500 × 2400 mm | HT300/Q355 | Ra1,6-3,2μm | ±0,05 mm, nagy konzisztencia |
| 1500 × 3000 mm | HT300/Q355 | Ra1,6-3,2μm | ±0,05 mm, nagy konzisztencia |
| 2000 × 2400 mm | HT300/Q355 | Ra1,6-3,2μm | ±0,05 mm, nagy konzisztencia |
| 2000 × 3000 mm | HT300/Q355 | Ra1,6-3,2μm | ±0,05 mm, nagy konzisztencia |
| 2400 × 3000 mm | HT300/Q355 | Ra1,6-3,2μm | ±0,05 mm, nagy konzisztencia |
| 4000 × 2000 mm | HT300/Q355 | Ra1,6-3,2μm | ±0,05 mm, nagy konzisztencia |
Termék videó
Teljesítménymutatók
1. Terhelhetőség és Terhelhetőség
- Egység teherbírása: 5–10 tonna/㎡ (szabvány); Nagy teherbírás-akár 15 tonna/㎡+
- Teljes terhelhetőség: 1500 × 1000 mm asztallap 7,5 tonna vagy nagyobb; 2400 × 1200 mm 14,4 tonna vagy annál nagyobb
- Dinamikus terhelés: ellenáll a hegesztési ütéseknek és a vibrációnak maradandó deformáció nélkül
2. Alap és támogatás
- Konzol anyaga: Nagy teherbírású-négyszögletes acél/I-gerendás hegesztés, falvastagság 5–8 mm
- Állítható lábak: M16-M20, beállítási tartomány ±30 mm, szintezéshez
- Öntvények (opcionális): Nagy teherbírású-forgógörgők (fékekkel), teherbírása 500 kg/kerék vagy annál nagyobb
- Stabilitás: Öntöttvas asztallap beépített{0}}rezgéscsillapítással, nagy hegesztési rezgéscsillapítással
3. Alap és támogatás
- Konzol anyaga: Nagy teherbírású-négyszögletes acél/I-gerendás hegesztés, falvastagság 5–8 mm
- Állítható lábak: M16-M20, beállítási tartomány ±30 mm, szintezéshez
- Öntvények (opcionális): Nagy teherbírású-forgógörgők (fékekkel), teherbírása 500 kg/kerék vagy annál nagyobb
- Stabilitás: Öntöttvas asztallap beépített{0}}rezgéscsillapítással, nagy hegesztési rezgéscsillapítással
Alapvető előnyei
- Extrém sokoldalúság: Egyetlen rendszer alkalmazkodik a munkadarabok széles skálájához, így nincs szükség egyedi rögzítésekre minden új termékhez, és csökkenti az órákról percekre való átállási időt.
- Ultra-Nagy pontosság: A 0,05 mm-nél kisebb vagy azzal egyenlő furatpozícionálási pontosság biztosítja a méretek egységességét a hegesztés és az összeszerelés során, jelentősen csökkentve az utómunkálatokat.
- Nagy-hatékonyságú gyártás: A sokoldalú megmunkálás egyetlen rögzítési beállítással fejeződik be, így nincs szükség a munkadarab ismételt megfordítására, és 3-5-szörösére növeli a hatékonyságot.
- Csökkentett költségek: Kiküszöböli számos egyedi berendezés tervezési, gyártási és tárolási költségeit, ami rövid megtérülési időszakot eredményez.
- Robusztus és tartós: Az öntöttvas asztallap ütésálló-, deformáció-álló és magas-hőmérsékletálló, élettartama pedig több mint 10 év.
Vállalati előnyök
Komplett tartozékrendszer
- A standard tartozékok teljes készlete: rögzítőcsapok, bilincsek, sarokvasak, támasztékok stb.
- Erős kompatibilitás, könnyű telepítés és beállítás.
- Megfelel a különböző munkadarab pozicionálási és rögzítési követelményeknek.
Gazdag exporttapasztalat és professzionális szolgáltatás
- Több éves tapasztalat hegesztőberendezések exportálásában világszerte.
- Ismeri a nemzetközi kereskedelmi folyamatokat, a csomagolást és a logisztikát.
- Technikai támogatást, telepítési útmutatást és{0}}értékesítés utáni szolgáltatást nyújt.
A termék valódi felvételei
Rólunk
miért minket válasszon
WUXI LEMAR MACHINERY EQUIPMENTS CO.,LTD
miért válassza termékeinket
A WUXI LEMAR-nál elkötelezettek vagyunk amellett, hogy innovatív és megbízható fémmegmunkálási megoldásokat kínáljunk ügyfeleink számára világszerte. A miénkkelSokoldalú fémmegmunkálásra alkalmas asztalés professzionális hegesztőberendezésekkel, arra törekszünk, hogy fokozzuk a termelés hatékonyságát, biztosítsuk a megmunkálási pontosságot, és hosszú távú értéket teremtsünk- minden partner számára. Hiszünk a minőségben, a bizalomban és a folyamatos fejlődésben, és várjuk, hogy együtt fejlődjünk Önnel.
