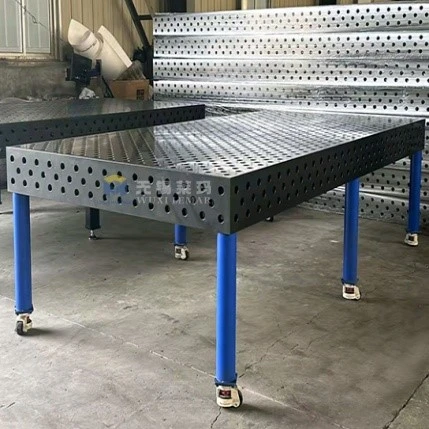

3D hegesztési gyártási táblázat
Alkalmazás: Hegesztés és összeszerelés
Eljárás: CNC megmunkálás
Felületkezelés: Normál/nitridált
Típus: 3D
Márka: Lemar
Termékleírás
|
3D hegesztési gyártási táblázat |
A 3D Welding Production Table a hegesztés alapvető berendezése a rugalmas gyártás korszakában. A modularizációra, a nagy pontosságra és a gyors átállásra összpontosítva teljesen felborítja a hagyományos hegesztőberendezési módot, jelentősen javítva a gyártás hatékonyságát, csökkentve a költségeket és biztosítva a minőséget. Ez az előnyben részesített megoldás az olyan iparágakban, mint az autóipar, az építőipari gépek és a vasúti tranzitgyártás, sokféle, személyre szabott és hatékony hegesztési gyártás eléréséhez.
Nagyvállalati léptékű
technológia széles körű alkalmazása
magas{0}}minőségű, személyre szabott szolgáltatások
Kiváló minőség
gyors szállítás globális forgalmazóink számára
fejlett felszerelés
gyors szállítás globális forgalmazóink számára
profi csapat
gyors szállítás globális forgalmazóink számára
egyablakos{0}}megoldás
gyors szállítás globális forgalmazóink számára
Termék sorozat
D16 sorozat
Furatátmérő (D): Φ16mm (tűrés φ16.065 - φ16,149mm)
Furatosztás: 50±0,05 mm
Rácsvonalak: 50×50 mm
Pozícionálási pontosság: ±0,05 mm
Oldalmagasság: 100mm/150mm
Laposság: 0,1 mm/m vagy annál kisebb
Merőlegesség: 0,05mm/200mm
Felületi keménység: HRC45 (nitridálás után)
Felületi érdesség: Ra3,2μm
D28 sorozat
Rekesznyílás (D): Φ28 mm (tűrés φ28.065 - φ28,149 mm)
Furattávolság: 100±0,05mm
Rácsvonalak: 100×100 mm
Pozícionálási pontosság: ±0,05 mm
Oldal magasság: 200 mm
Laposság: 0,1 mm/m vagy annál kisebb
Merőlegesség: 0,05mm/200mm
Felületi keménység: HRC42-52 (nitridálás után)
Felületi érdesség: Ra3,2μm
Modularizációs és skálázhatósági lehetőségek
Rendkívüli rugalmasság
Nincs szükség speciális szerelvények tervezésére. A gyártásváltás 15-30 percet vesz igénybe (a hagyományos eljárás 4-8 órát vesz igénybe), alkalmas több-fajta és kis{6}}szériás gyártásra.
A rögzítőelemek 100%-ban univerzálisak és újrafelhasználhatók, jelentősen csökkentve a berendezés költségeit és készletét.
Ultra{0}}nagy pontosság
A furatrendszer pozicionálási pontossága **±0,05 mm**, az ismételt pozicionálás **±0,1 mm**, biztosítva a hegesztési alkatrész méretének és a hegesztési varrat minőségének állandóságát.
Hatékonyan szabályozza a hegesztési deformációt és csökkenti a későbbi korrekciós folyamatokat.
Hatékony termelés
Gyors rögzítés, több-állomásos párhuzamos működés, a termelés hatékonysága 300%-kal+.
Kompatibilis a robothegesztéssel és az automatizált gyártósorokkal, lehetővé téve a pilóta nélküli/alacsony{0}}személyiségű gyártást.
Tartós és megbízható
Az öntöttvas anyag hőálló-, hegesztési salak- és kopásálló-, élettartama 10 év +.
Moduláris felépítés, egyszerű karbantartás és könnyű alkatrészek cseréje.
Alapvető műszaki jellemzők és előnyei
A standard platformon mind az öt oldalon egyenletesen elosztott pozicionáló furatok vannak, amelyek lehetővé teszik több egység zökkenőmentes csatlakoztatását egy nagy hegesztő munkapad kialakításához.
Minden rögzítőelem szabványos és univerzális: gyors pozicionáló csapok, bilincsek, szögmérők, tartóelemek, U{0}}alakú bilincsek, gyorszárak stb.
Ezek szabadon kombinálhatók:
- Egyállásos hegesztőpad
- Több-munkaállomásos összeszerelősor-hegesztőpad
- Robot hegesztő munkaállomás bázis
- Munkahelyi ellenőrző platform, összeszerelő platform
A típus megváltoztatásához csak a lámpatestek újrakombinációja szükséges, anélkül, hogy{0}}speciális munkamegtartó eszközöket kellene újra létrehozni.
Környezetvédelem és karbantartás
Az öntöttvas anyag újrahasznosítható, és megfelel az európai és amerikai környezetvédelmi követelményeknek.
A felület rozsdaálló{0}}bevonattal rendelkezik, amely környezetbarát és szagtalan.
A karbantartás egyszerű: a hegesztési salak rendszeres eltávolítása és egy kis rozsdagátló karbantartás is elegendő, szinte nincs szükség javításra.
A szerelvény kopása külön cserélhető, anélkül, hogy a teljes alkatrészt selejtezni kellene.
Gyakori opcionális konfigurációk
- Kézi rögzítőkészlet / Pneumatikus szorítóelem
- Támlábak, mobil konzolok, szintező lábak
- Szerszámszekrény, salakfiók, világítás
- Antisztatikus, kopásálló-, magas-hőmérsékletnek-álló felületkezelés
- Egyedi méret, egyéni teherbírás-, egyéni emelkedés (D16 / D28)
